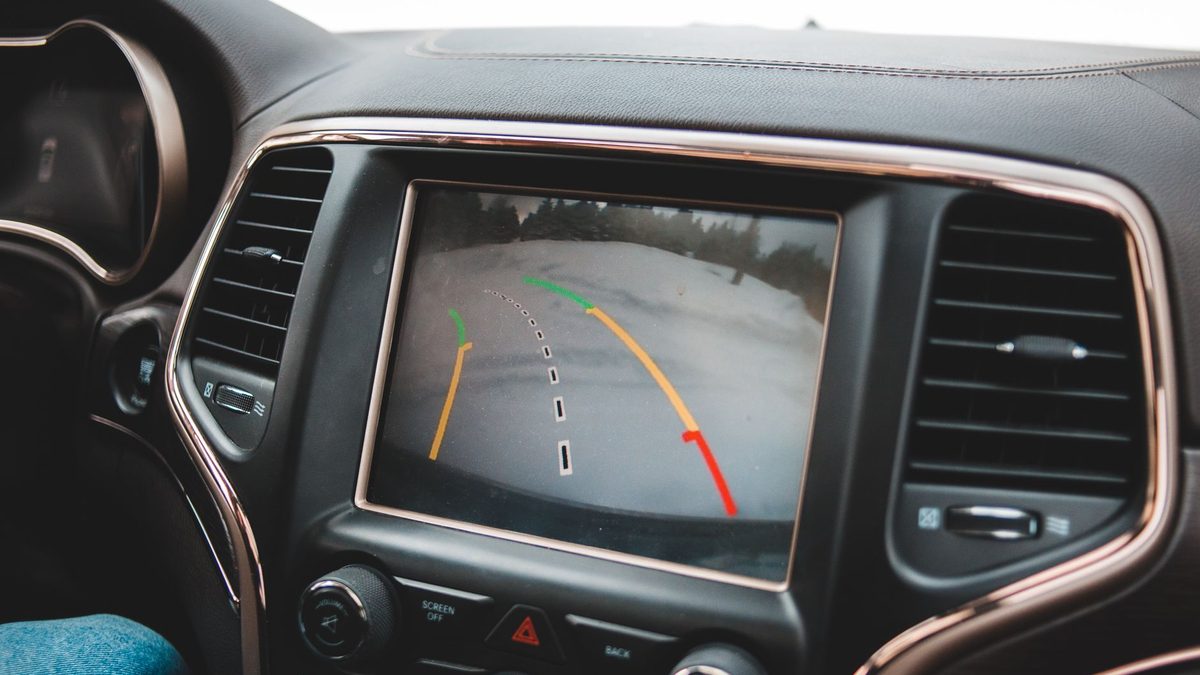

Installer une caméra de recul : cotes, câblage, loi

Sommaire

1. Avez-vous vraiment besoin d’installer une caméra de recul ?
2. Filaire ou sans fil : ce que change vraiment le choix
3. Vérifier la compatibilité avant d’acheter : les cotes du fabricant
4. Le branchement pas à pas : identifier le fil de feu de recul au multimètre
5. Où poser l’écran sans être en infraction
6. Contrôle technique, garantie et pannes fréquentes après la pose
7. Sources

Poser une caméra de recul sur un véhicule qui n’en a pas relève du bricolage électrique accessible, à condition de savoir trois choses que les tutoriels adossés aux boutiques de pièces passent sous silence : les cotes de montage imposées par le fabricant, la façon d’identifier le fil de feu de recul sans jouer à la loterie, et le statut légal de l’écran que vous allez fixer dans votre champ de vision. Le reste — dénuder, sertir, faire cheminer un câble sous les caches — n’est que de la patience.

Avez-vous vraiment besoin d’installer une caméra de recul ?

Oui si le véhicule est antérieur à l’été 2024 et n’a rien à l’arrière. Sinon, commencez par interroger le poste multimédia d’origine avant d’acheter quoi que ce soit : la réglementation européenne a changé la donne, et beaucoup d’acheteurs équipent aujourd’hui une voiture déjà équipée.

Le règlement (UE) 2019/2144 définit à son article 6 la « détection en marche arrière » comme « un système qui signale au conducteur la présence de personnes et d’objets derrière le véhicule et dont le but premier est d’éviter les collisions en marche arrière », et l’impose aux véhicules des catégories M, N et O (EUR-Lex, règlement (UE) 2019/2144). Le calendrier s’est appliqué en deux temps : aux nouveaux types homologués à compter du 6 juillet 2022, puis à l’ensemble des véhicules neufs commercialisés dans l’Union le 7 juillet 2024 (EUR-Lex, règlement adopté le 27 novembre 2019).

Une nuance que les tutoriels ne relèvent jamais : le texte parle de détection, pas de caméra. Il est neutre sur la technologie. Un véhicule neuf parfaitement conforme peut donc se contenter de capteurs à ultrasons et de signaux sonores. Si c’est votre cas, ajouter une image reste un gain réel — vous ne comblez pas un défaut de conformité, vous ajoutez un sens.

L’homologation des matériels, elle, relève du règlement ONU n°158, « Prescriptions uniformes relatives à l’homologation des dispositifs d’aide à la vision lors des manœuvres en marche arrière », entré en vigueur le 10 juin 2021 et publié au Journal officiel de l’Union (EUR-Lex, règlement ONU n°158, 2021). Un dispositif homologué selon ce texte porte un marquage E. Les valeurs de champ de vision exigées figurent dans ses annexes techniques, que nous n’avons pas dépouillées : aucune fourchette d’angle lue sur une fiche produit ne doit être prise pour une exigence réglementaire.

L’enjeu, lui, est mesurable. En 2024, 451 piétons ont été tués sur les routes françaises et 2 000 ont été blessés gravement ; 50 % des piétons tués avaient 65 ans ou plus et 69 % sont morts en agglomération (ONISR, bilan provisoire 2024, publié le 30 janvier 2025). La manœuvre à basse vitesse, en ville, devant un obstacle bas ou une personne de petite taille, concentre précisément le risque de non-détection que la caméra adresse.

Deux situations où l’achat n’est pas la bonne réponse. Le véhicule dispose déjà de radars de recul en état de marche : sur un gabarit court, un signal sonore bien réglé rend l’image marginale. Ou son écran d’origine accepte une interface vidéo dédiée : mieux vaut alors passer par cette interface que coller un second écran sur la planche de bord.

Filaire ou sans fil : ce que change vraiment le choix

Le sans-fil est vendu comme le raccourci. Il l’est sur le papier, beaucoup moins dès que le véhicule s’allonge.

Le montage filaire est celui que décrit le guide de montage du kit Valeo park vision™ : câble vidéo tiré du hayon jusqu’à la planche de bord, cheminement sous les caches intérieurs et dans les montants, pour un temps estimé à 2 h 00 chez un professionnel (Valeo Service, guide de montage park vision™). Comptez plus large pour une première pose : c’est le tirage du câble, pas le branchement, qui prend du temps.

Le sans-fil déplace la difficulté sans la supprimer. L’émetteur reste alimenté sur le feu de recul et le récepteur sur l’écran : le câblage arrière est donc toujours à faire. Ce qui change, c’est la nature du lien vidéo. L’ANFR rappelle que les appareils à faible portée exploitent des bandes soumises à autorisation générale, parmi lesquelles 2,4 GHz et 5,8 GHz, et qu’ils « ne bénéficient pas de protection contre les autres utilisations autorisées » (ANFR, publié le 30 janvier 2019). Traduction concrète : si votre image décroche à proximité d’un autre équipement légitime, vous n’avez aucun recours. Ce n’est pas un défaut du produit, c’est le régime de la bande.

La règle pratique qui en découle : sans-fil acceptable sur un véhicule court et un usage occasionnel ; filaire recommandé dès qu’il s’agit d’un fourgon, d’un camping-car ou d’un attelage, où la distance et la masse métallique jouent contre le lien radio et où la chute de tension sur la ligne d’alimentation devient sensible.

Vérifier la compatibilité avant d’acheter : les cotes du fabricant

C’est le point que les tutoriels concurrents n’abordent pas, alors qu’il conditionne tout le reste : une caméra ne se pose pas n’importe où sur un pare-chocs.

Le guide de montage du kit Valeo park vision™ pose trois conditions préalables : pouvoir installer la caméra à une hauteur comprise entre 45 et 65 cm du sol, disposer d’un véhicule d’une longueur inférieure à 5 mètres, et vérifier qu’aucune barre de renfort ne gêne le perçage (Valeo Service, guide de montage park vision™). Trois vérifications à faire mètre en main, sur le véhicule, avant la commande — pas après réception du colis.

L’inclinaison est la contrainte la plus souvent ratée. L’angle de la caméra ne doit pas dépasser ±5° par rapport à la perpendiculaire au sol, et des correcteurs d’angle de 5°, 9° et 15° sont fournis pour rattraper la géométrie d’un pare-chocs fuyant (Valeo Service, guide de montage park vision™). Une caméra trop plongeante affiche surtout le pare-chocs et le bitume ; trop relevée, elle cadre l’horizon et rate l’obstacle bas qui justifiait l’installation.

Pour situer ce que vous achetez : le kit park vision™ (réf. 632210) annonce un champ de vision de H 120° ±5° et V 100° ±5°, avec lignes de guidage et affichage de la distance des obstacles (Valeo Service, fiche produit park vision™). À l’autre bout du spectre, les systèmes multicaméras montés en première monte reposent sur quatre caméras de proximité de 190° d’ouverture chacune, en 1 ou 2 mégapixels, avec une vue virtuelle sous le véhicule d’environ 180° (Bosch Mobility, système multicaméra 360°). Un kit de post-équipement couvre l’arrière ; il ne reconstitue pas une vue périphérique, et aucun argumentaire commercial ne devrait le laisser croire.

Deux précautions matérielles avant le perçage. S’assurer d’abord que l’emplacement visé ne masque ni fil, ni module, ni absorbeur — en cas de doute persistant, déposer le pare-chocs plutôt que percer à l’aveugle. Reprendre ensuite l’étanchéité : si la caméra est posée ailleurs que dans le pare-chocs, elle doit être étanchéifiée à la colle chaude ou à la colle pare-brise (Valeo Service, guide de montage park vision™). Un perçage non repris finit en infiltration, et l’infiltration en image voilée.

Le branchement pas à pas : identifier le fil de feu de recul au multimètre

L’outillage réellement nécessaire, d’après le fabricant : pince à dénuder, jeu de tournevis, ruban isolant, pince à sectionner, multimètre et fer à souder (Valeo Service, guide de montage park vision™). Le multimètre n’est pas là pour faire sérieux : c’est lui qui remplace le pari.

1. Couper le contact, attendre 2 minutes, puis débrancher la batterie. Ce délai laisse aux calculateurs le temps de se désactiver (Valeo Service, guide de montage park vision™). Sur un véhicule multiplexé récent, c’est la précaution qui évite un défaut mémorisé. Anticipez aussi la perte des réglages radio et, le cas échéant, le code de sécurité de l’autoradio.
2. Déposer les habillages du hayon ou du coffre pour accéder à l’arrière du bloc optique.
3. Localiser l’information feu de recul et la masse près du feu arrière, puis vérifier au multimètre : borne négative sur une masse véhicule, borne positive sur le fil suspecté, contact mis et marche arrière engagée (Valeo Service, guide de montage park vision™). Le bon fil est celui qui ne présente une tension qu’en marche arrière. Un fil alimenté en permanence est un positif permanent : s’y brancher donne une image affichée en continu.
4. Raccorder : fil rouge sur la sortie feu de recul identifiée, fil noir sur la masse (Valeo Service, guide de montage park vision™), puis connecteur RCA vers le support d’écran. L’alimentation de l’écran se reprend côté boîte à fusibles.
5. Faire cheminer le faisceau sous les caches intérieurs jusqu’au coffre, en s’aidant d’un fil de fer pour les passages étroits et en dissimulant le câble dans les montants.
6. Rebrancher, tester, refermer — dans cet ordre. Refermer avant de tester est la meilleure façon de tout rouvrir.

Pourquoi prendre le feu de recul comme source ? Parce que c’est le seul point du véhicule dont l’alimentation coïncide exactement avec la manœuvre. Le code de la route en fait un équipement optionnel mais normé : « Tout véhicule à moteur, toute remorque, à l’exception des motocyclettes et des cyclomoteurs à deux roues, peut être muni d’un ou de deux feux de marche arrière, émettant une lumière blanche » (Légifrance, code de la route, art. R313-15, version en vigueur depuis le 30 décembre 2001). Un feu de recul rendu inopérant par un piquage raté vous met donc en défaut sur un équipement réglementé, et pas seulement sur votre écran.

Où poser l’écran sans être en infraction

La question mérite d’être tranchée avant de coller un support sur le pare-brise, parce que le code de la route encadre bel et bien les écrans placés dans le champ de vision.

L’article R412-6-2 interdit de placer dans le champ de vision du conducteur d’un véhicule en circulation un appareil en fonctionnement doté d’un écran « et ne constituant pas une aide à la conduite ou à la navigation » (Légifrance, code de la route, art. R412-6-2, version en vigueur depuis le 5 janvier 2012). La formulation est décisive : les aides à la conduite et à la navigation sont expressément exclues de l’interdiction. Une caméra de recul en fait partie.

La nuance porte donc sur l’usage, pas sur la seule présence de l’écran. Un afficheur qui restitue l’image de recul est une aide à la conduite ; le même afficheur diffusant une vidéo pendant que vous roulez ne l’est plus. Le texte prévoit, pour l’appareil non conforme, une contravention de la cinquième classe, une réduction de trois points du permis de conduire et la confiscation de l’appareil (Légifrance, art. R412-6-2).

Le fabricant recommande deux emplacements : au-dessus du rétroviseur central, ou sur la planche de bord à gauche ou à droite du volant (Valeo Service, guide de montage park vision™). Les deux respectent la logique du texte : l’écran est atteignable du regard sans amputer la vue sur la route. À éviter, en conséquence, tout montage qui masque une portion utile du pare-brise et tout écran multifonction laissé sur une autre source pendant la conduite.

Contrôle technique, garantie et pannes fréquentes après la pose

Non, la caméra ajoutée ne vous fera pas recaler au contrôle technique. Un câblage bâclé, si.

Le contrôleur vérifie 133 points répartis en neuf fonctions, dont « Visibilité » et « Feux, dispositifs réfléchissants et équipements électriques », une défaillance majeure ou critique imposant une contre-visite après réparation (Service-public.gouv.fr, page publiée le 8 avril 2024). La caméra de post-équipement n’est pas un point de contrôle en soi. En revanche, un feu de recul devenu inopérant après un piquage raté, un faisceau qui pend, un fusible contourné ou un écran qui masque le pare-brise relèvent, eux, de fonctions contrôlées. D’où la règle simple : testez les feux de recul avant l’installation, puis immédiatement après, avant de refermer les habillages.

Les quatre pannes qui reviennent le plus, et leur cause probable :

• Aucune image au passage de la marche arrière : masse douteuse, ou fil pris sur une sortie qui n’est pas celle du feu de recul. Reprendre le contrôle au multimètre plutôt que changer la caméra.
• Image affichée en permanence : piquage sur un positif permanent ou sur une sortie mal identifiée.
• Image qui décroche par intermittence, en sans-fil : brouillage sur bande libre, sans protection ni recours (ANFR, 30 janvier 2019). Le passage au filaire est la seule réponse durable.
• Buée ou image voilée après quelques semaines : étanchéité non reprise après le perçage.

Sur un véhicule sous garantie, en LOA ou en LLD, privilégiez les connecteurs et interfaces qui ne coupent pas le faisceau d’origine : la réversibilité vaut largement les quelques minutes gagnées à sertir dans le vif. Et confiez la pose à un professionnel dans trois cas de figure : véhicule multiplexé récent, intégration sur l’écran d’origine, pare-chocs à déposer.

Dernier rappel, valable pour tous les systèmes : la caméra montre l’arrière, pas les côtés. Elle ne remplace ni les rétroviseurs ni le contrôle visuel — elle couvre l’angle mort bas que ni l’un ni l’autre ne voit.

Sources

1. Union européenne — EUR-Lex, règlement (UE) 2019/2144 — L’article 6 du règlement définit la « détection en marche arrière » comme « un système qui signale au conducteur la présence de personnes et d’objets derrière le véhicule et dont le but premier est d’éviter les collisions en marche arrière », et l’impose aux véhicules des catégories M, N et O ; application à compter du 6 juillet 2022 pour les nouveaux types, étendue aux véhicules neufs commercialisés dans l’UE le 7 juillet 2024. (Règlement adopté le 27 novembre 2019, entré en vigueur le 5 janvier 2020, applicable depuis le 6 juillet 2022)
2. CEE-ONU / Union européenne — Règlement ONU n°158, publié au JOUE L 184 — « Prescriptions uniformes relatives à l’homologation des dispositifs d’aide à la vision lors des manœuvres en marche arrière et des véhicules à moteur en ce qui concerne la détection par le conducteur d’usagers de la route vulnérables derrière le véhicule » : c’est le texte d’homologation applicable aux caméras et systèmes de détection arrière. Les valeurs chiffrées de champ de vision figurent dans ses annexes techniques, non reproduites dans l’extrait consulté. (Entré en vigueur le 10 juin 2021 ; publié au JOUE en 2021 (2021/828))
3. Légifrance — Code de la route, article R412-6-2 — Il est interdit de placer dans le champ de vision du conducteur d’un véhicule en circulation un appareil en fonctionnement doté d’un écran et ne constituant pas une aide à la conduite ou à la navigation ; les aides à la conduite et à la navigation sont expressément exclues de l’interdiction. Infraction punie d’une contravention de cinquième classe, réduction de trois points du permis et confiscation de l’appareil. (Version en vigueur depuis le 5 janvier 2012 (décret n°2012-3 du 3 janvier 2012))
4. Légifrance — Code de la route, article R313-15 — « Tout véhicule à moteur, toute remorque, à l’exception des motocyclettes et des cyclomoteurs à deux roues, peut être muni d’un ou de deux feux de marche arrière, émettant une lumière blanche. » Fonde le fait que le feu de recul est un équipement optionnel réglementé, ce qui justifie de vérifier son fonctionnement après piquage. (Version en vigueur depuis le 30 décembre 2001)
5. Service-public.gouv.fr (DILA) — Lors du contrôle technique, le contrôleur doit vérifier 133 points de contrôle, répartis en neuf fonctions dont « Visibilité » et « Feux, dispositifs réfléchissants et équipements électriques ». Une défaillance majeure ou critique impose une contre-visite après réparation. (Page publiée le 8 avril 2024 (signalée par le site comme susceptible de ne plus être à jour))
6. ONISR — Observatoire national interministériel de la sécurité routière — 451 piétons sont décédés en France en 2024 (+12 tués par rapport à 2023) et 2 000 ont été blessés gravement (−1 %) ; 50 % des piétons tués sont âgés de 65 ans ou plus, et 69 % l’ont été en agglomération. (Bilan provisoire 2024, publié le 30 janvier 2025)
7. Valeo Service — guide de montage park/vision™ (9 pages) — Temps de montage estimé pour un professionnel : 2 h 00. Contraintes de compatibilité : caméra installable à une hauteur comprise entre 45 et 65 cm du sol, longueur du véhicule inférieure à 5 mètres, barre de renfort ne gênant pas le perçage, angle de caméra ne dépassant pas ±5° par rapport à la perpendiculaire au sol (correcteurs 5°, 9°, 15° fournis). Procédure : couper le contact et attendre 2 minutes avant de débrancher la batterie pour laisser les calculateurs se désactiver ; identifier l’information feu de recul et la masse au multimètre ; fil rouge sur la sortie feu de recul, fil noir sur la masse. Outillage : pince à dénuder, jeu de tournevis, ruban isolant, pince à sectionner, multimètre, fer à souder. (Guide de montage produit, non daté dans le document ; consulté le 5 septembre 2026)
8. Valeo Service — fiche produit park vision™ (réf. 632210) — Le kit associe une caméra et un écran LCD couleur amovible se montant sur le tableau de bord ou au-dessus du rétroviseur ; champ de vision de la caméra annoncé à H 120° ±5° et V 100° ±5°, avec lignes de guidage et affichage de la distance des obstacles en mètres ou en pouces. (Fiche produit consultée le 5 septembre 2026)
9. ANFR — Agence nationale des fréquences — Les appareils à faible portée utilisent notamment les bandes 6,7 MHz, 13,56 MHz, 27 MHz, 40,7 MHz, 169,4 MHz, 433 MHz, 868 MHz, 2,4 GHz, 5,8 GHz, 24-24,25 GHz, 60 GHz, 122 GHz et 244 GHz ; ils doivent respecter des paramètres de puissance et de durée d’utilisation et « ne bénéficient pas de protection contre les autres utilisations autorisées » — ce qui explique l’absence de recours en cas de brouillage d’une caméra sans fil. (Publié le 30 janvier 2019)
10. Bosch Mobility — système multicaméra 360° — Le système d’origine repose sur quatre caméras de proximité, d’une ouverture de 190 degrés chacune, en résolution 1 ou 2 mégapixels, avec fonction « transparent hood » offrant une vue virtuelle d’environ 180 degrés vers l’avant et sous le véhicule. Sert de point de comparaison entre équipement d’origine et kit de post-équipement. (Page constructeur consultée le 5 septembre 2026)
